28611 जेआई महिला फिटिंगहरू 30 डिग्री सीट र डबल हेक्सागन छन्। फिटिंग उत्पादनको पूरा प्रक्रिया YH हाइड्रोलिकमा फ्रिजियल प्याकिङ्ग काटिएको कच्चा मालबाट पूरा गर्न सकिन्छ। YH फिटिंग बिना बर्स र अशुद्ध सतहको चिकनी सतह हो। फिटिंगहरू हाम्रो निरीक्षकहरूले चार चोटि जाँच गरेका छन्।
विवरणहरू
√ भाग संख्या: 28611 (जेआईएस मेट्रो महिलाहरु डबल हेक्सागन संग 60 डिग्री सीट)
√ थ्रेड्स: जेआईएस, जेआईसी, मेट्रिक, बीएसपी, बीएसपीटी, एनपीटी (महिला र पुरुष)
√ आकार: 04 देखि 24 सम्म (अधिक hoses को लागि)
√ प्रकार: सीधा, 45 डिग्री कोहनी, 90 डिग्री कोहनी
√ कस्टम-एकीकृत सेवा: प्रदान गरिएको चित्र वा नमूना अनुसार उत्पादन
रेखाचित्र
| 代号 | 螺纹 ई | 胶管 होस बोर | परिचयन आयाम | |||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | सी | S1 | S2 |
| 28611-14-04 | M14X1.5 | 6 | 4 | 12 | 19 | 19 |
| 28611-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 | 22 |
| 28611-18-06 | M18X1.5 | 10 | 6 | 11 | 24 | 24 |
| 28611-22-08 | M22X1.5 | 12 | 8 | 14 | 27 | 27 |
| 28611-24-10 | M24X1.5 | 16 | 10 | 13.5 | 32 | 32 |
| 28611-30-12 | M30X1.5 | 22 | 12 | 20 | 36 | 36 |
| 28611-33-16 | M33X1.5 | 25 | 16 | 20.5 | 41 | 41 |
| 28611-36-20 | M36X1.5 | 32 | 20 | 20.5 | 46 | 46 |
| 28611-42-24 | M42X1.5 | 40 | 24 | 18.5 | 55 | 55 |
वस्तु 30511 ओ-रिंग अनुहारसँग मिट्रिक धागा महिला 24 डिग्री शंकु भारी प्रकार हो। यो एक गैर-crimped फिटिंग प्रकार हो। प्रासंगिक प्रकार 20511 हो जुन क्रिम फिटिंग हुन्छ। 30511 फिटिंगहरू विजेता उत्पादनको लागि मानक हो जुन विश्वव्यापी ब्रान्ड हो। YH हाइड्रोलिक को फिटिंग विभिन्न मिसिनहरु मा खनन मिसिन, हाइड्रोलिक मिसिनहरु, पटरिहरु, आदि मा प्रयोग गर्न सकिन्छ।
विवरणहरू
√ भाग संख्या: 30511 (मेट्रो महिला 24 ° ओ-रिंग DIN3853 गैर-क्रिम प्रकारको साथ कोन HT)
√ थ्रेड प्रकार: मेट्रिक; Komatsu मीट्रिक; BSP; JIC; एनपीटी ((मुख्य थ्रेडहरू समावेश छन्)
√ सामाग्री: पीतल; कार्बन इस्पात; खिया नलाग्ने
√ MOQ: स्टक उत्पादनहरूसँग MOQ मागहरू छैनन्। नयाँ उत्पादित वस्तुहरु को लागत मा कटौती को लागि MOQ को आवश्यकता हो
√ स्टक: साइजको लागि 30511 को आकारहरू उपलब्ध छन्
√ नमूना: स्टक उत्पादनहरू प्रायः नमूनाका लागि हुन्। नयाँ उत्पादन गरिएको वस्तुहरू दिन चाहिन्छ र चार्ज गर्दछ

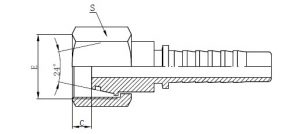

रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | 管子 外径 | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | TUBE.OD | सी | एस |
| 30511-14-04 | M14x1.5 | 6 | 4 | 6 | 2 | 17 |
| 30511-16-04 | M16x1.5 | 6 | 4 | 8 | 2 | 19 |
| 30511-18-04 | M18x1.5 | 6 | 4 | 10 | 2 | 22 |
| 30511-18-05 | M18x1.5 | 8 | 5 | 10 | 2 | 22 |
| 30511-20-05 | M20x1.5 | 8 | 5 | 12 | 3 | 24 |
| 30511-20-06 | M20X1.5 | 10 | 6 | 12 | 3 | 24 |
| 30511-22-06 | M22X1.5 | 10 | 6 | 14 | 3 | 27 |
| 30511-24-08 | M24X1.5 | 12 | 8 | 16 | 3 | 30 |
| 30511-30-10 | M30X2 | 16 | 10 | 20 | 3.4 | 36 |
| 30511-30-12 | M30X2 | 20 | 12 | 20 | 3.5 | 36 |
| 30511-36-12 | M36X2 | 20 | 12 | 25 | 3 | 41 |
| 30511-36-14 | M362 | 22 | 14 | 25 | 3 | 41 |
| 30511-36-16 | M36X2 | 25 | 16 | 25 | 3 | 41 |
| 30511-42-16 | M42X2 | 25 | 16 | 30 | 5 | 50 |
| 30511-52-20 | M52X2 | 32 | 20 | 38 | 6.5 | 60 |
| 30511-52-24 | M52X2 | 40 | 24 | 38 | 6.5 | 60 |
10211 सीरीज जेबी मेट्रिक पुरुष थ्रेड हो ओ-रिंग सील अनुहार। 10211 सीरीज फिटिंग एक वा दुई इस्पात तार ब्रेस्ड होस को लागी उपयुक्त छ। सर्पिल होसहरूसँग लैजान सकिन्छ, 10212 सीरीज फिटिंग तपाईंको सही छनौट हो। YH ग्राहकहरूलाई राम्रो सामग्री गुणस्तर र राम्रो निर्माण गरिएको फिटिंगको साथमा प्रदान गर्न आग्रह गर्दछ। साथै हामीले सम्भावित र सहयोगी ग्राहकहरूलाई विश्वसनीय सेवा प्रदान गर्दछौँ।
विवरणहरू
√ भाग संख्या: 10211 (जेबी मेट्रिक नर ओ-अंगूठी सील)
√ लाभ: सही सतह; सुक्खन र अशुद्धता बिना चिकन
√ आकार: विभिन्न फिटिंग आकार सम्बन्धित हाइड्रोलिक हसहरूमा लागू हुन्छ
√ गुणस्तर: विजेता आधारित (इटन) मानक; उत्तम गुणस्तरको सामग्री; राम्रो प्याकेड; आईएसओ प्रमाणित
√ नमूना नीति: निःशुल्क नमूनाहरू गुणस्तरको लागि परीक्षण गर्न सकिन्छ
√ अन्य वस्तुहरू: "ब्रोचर डाउनलोड (PDF)" बटनमा पाउन सकिन्छ
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | सी | एस |
| 10211-14-04 | M14X1.5 | 6 | 4 | 11 | 17 |
| 10211-16-05 | M16X1.5 | 8 | 5 | 11 | 19 |
| 10211-18-06 | M18X1.5 | 10 | 6 | 11 | 22 |
| 10211-22-08 | M22X1.5 | 12 | 8 | 12 | 27 |
| 10211-27-10 | M27X1.5 | 16 | 10 | 13 | 32 |
| 10211-30-12 | M30X1.5 | 20 | 12 | 14 | 36 |
| 10211-36-14 | M36X2 | 22 | 14 | 16 | 41 |
| 10211-39-16 | M39X2 | 25 | 16 | 18 | 46 |
| 10211-45-20 | M45X2 | 32 | 20 | 20 | 55 |
| 10211-52-24 | M52X2 | 40 | 24 | 22 | 60 |
28691 सीरीज फिटिंग 90 डिग्री जेआईएस मिट्रिक महिला 60 डिग्री शंकु सीट हो। सामान्य बोल्ने, 28 9 6 फिटिंग डबल हेक्सको साथ समाप्त हुन्छ। तर तिनीहरू ग्राहकहरूलाई अनुरोध गर्न एकल हेक्ससँग हुनसक्छन् किनभने यसले सामग्री खरिद गर्न सक्दछ ताकि मूल्यहरू बेच्न प्रतिस्पर्धात्मक हुन्छ। 04 देखि 24 सम्मको आकार लोकप्रिय रूपमा हाम्रो कारखानामा उत्पादन गरिन्छ।
विवरणहरू
√ भाग संख्या: 28691 (9 0 ° JIS मीट्रिक महिला 60 ° कोन सीट)
√ प्रकार: हाम्रो कारखानामा उपलब्ध एकल अखरोट वा डबल हेक्स दुवै
√ सामाग्री: कार्बन इस्पात; खिया नलाग्ने
√ कोटिंग: सेतो जस्ता पिसाब; पहेंलो जिंक चढ़ाएको; क्रोम प्लेटेड (चांदी)
√ मूल्य: उद्धृत मूल्यहरु हाम्रो MOQ को मांग (300PCS एक वस्तु) मा आधारित छन्।
√ मूल: Ningbo, चीन
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | परिचयन आयाम | |||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | सी | S1 | एच |
| 28691-14-04 | M14X1.5 | 6 | 4 | 12 | 19 | 38.2 |
| 28691-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 | 44 |
| 28691-18-06 | M18X1.5 | 10 | 6 | 11 | 24 | 46.4 |
| 28691-22-08 | M22X1.5 | 12 | 8 | 14 | 27 | 52.5 |
| 28691-24-10 | M24X1.5 | 16 | 10 | 13.5 | 32 | 59 |
| 28691-30-12 | M30X1.5 | 22 | 12 | 20 | 36 | 68.5 |
| 28691-33-16 | M33X1.5 | 25 | 16 | 20.5 | 41 | 76 |
| 28691-36-20 | M36X1.5 | 32 | 20 | 20.5 | 46 | 90 |
| 28691-42-24 | M42X1.5 | 40 | 24 | 18.5 | 55 | 103 |
18611 सीरीज JIS मीट्रिक पुरुष 60 डिग्री शंकु सीट हो जुन कम्तीउ मानकमा आधारित छ। Komatsu एक जापानी स्वदेशी उचित संज्ञा हो जसको अर्थ सानो पाईको रूख हो। 18611 सीरीज फिटिंग लोकप्रिय YH हाइड्रोलिक मा निर्मित छ जुन ग्राहकहरु लाई अधिक आवश्यकताहरु लाई पूरा गर्न सक्छन्। 18611 फिटिंगहरू चिकनी सतह, मानक सहिष्णुता र उच्च परिशुद्धतासँग समाप्त हुन्छन्।
विवरणहरू
√ भाग संख्या: 18611 (JIS मीट्रिक पुरुष 60 डिग्री शंकु सीट)
√ सम्बन्धित उत्पादन: 28611 (महिला प्रकार); 28641 (स्त्री 45 डिग्री कोहनी); 28691 (महिला 9 0 डिग्री कोहनी)
√ 28611 उपयुक्त होस: 1 एसएन (आर 1) नली; 2 एसएन (R2) नली; R16 नली; R17 नली; R12 / 4SH / R13 hoses; दबाव धोने नली
√ MOQ नीति: पुनः उत्पादन गरिएको प्रकारका लागि प्रत्येक वस्तुमा 300 देखि 500 पीसीहरू।
√ नमूना: 5pcs भन्दा कम हाम्रो गुणवत्ता स्तरको जाँचको लागि निःशुल्क छ।
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | सी | S1 |
| 18611-14-04 | M14X1.5 | 6 | 4 | 17 | 17 |
| 18611-16-05 | M16X1.5 | 8 | 5 | 18 | 19 |
| 18611-18-06 | M18X1.5 | 10 | 6 | 18 | 22 |
| 18611-22-08 | M22X1.5 | 12 | 8 | 20 | 24 |
| 18611-24-10 | M24X1.5 | 16 | 10 | 21.5 | 27 |
| 18611-30-12 | M30X1.5 | 22 | 12 | 26 | 32 |
| 18611-33-16 | M33X1.5 | 25 | 16 | 30 | 36 |
| 18611-36-20 | M36X1.5 | 32 | 20 | 33 | 46 |
| 18611-42-24 | M42X1.5 | 40 | 24 | 36 | 50 |
20111 फिटिंग मीट्रिक महिला बहु-सील प्रकार हुन् जुन प्रायः YH हाइड्रोलिक मा निर्मित गरिन्छ। 20111 प्रकार हाइड्रोलिक क्षेत्रमा व्यापक रूपमा प्रयोग गरिन्छ र प्रायः रूस र मध्य पूर्वमा निर्यात गरिन्छ। हाम्रा फिटिंगहरू राम्रो गुणस्तर हुन् र कम मूल्यहरू छन् जसले उच्च गुणस्तरको लागि ग्राहकहरूको मागहरू पूरा गर्न सक्छन्। र हामी नमूना, रेखाचित्र वा आवश्यकताहरू प्रस्तुत गरी OEM सेवा प्रदान गर्न सक्दछौं।
विवरणहरू
√ भाग संख्या: 20111 (मेट्र महिला महिलाहरु)
√ आकार: हामी 20111 फिटिंग को निर्दिष्ट श्रेणी को प्रदान गर्दै छन् जुन तकनीकी प्रौद्योगिकी मा दिखाया गएको छ।
√ छवि: 20111 फिटिंगका लागि मात्र छवि सन्दर्भको लागि हो। कृपया 20111 फिटिंगहरू तपाईको आवश्यकता हुन् भनेर सुनिश्चित गर्न "टेक्निकल डेटा तालिका" मा जानुहोस्।
√ हाम्रो फाइदा: फैक्टरी मूल्य; शीघ्र वितरण; गुणस्तर निश्चित छ
√ MOQ: 20111 प्रकारका लागि कुनै सीमा छैन।
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | सी | एस |
| 20111-12-02 | M12X1.25 | 4 | 2 | 5 | 17 |
| 20111-14-04 | M14X1.5 | 6 | 4 | 5 | 19 |
| 20111-16-05 | M16X1.5 | 8 | 5 | 6 | 22 |
| 20111-18-06 | M18X1.5 | 10 | 6 | 5.5 | 24 |
| 20111-22-08 | M22X1.5 | 12 | 8 | 5 | 27 |
| 20111-27-10 | M27X1.5 | 16 | 10 | 4.5 | 32 |
| 20111-30-12 | M30X1.5 | 20 | 12 | 5.5 | 36 |
| 20111-36-14 | M36X2 | 22 | 14 | 5.5 | 41 |
| 20111-39-16 | M39X2 | 25 | 16 | 5.5 | 46 |
| 20111-45-20 | M45X2 | 32 | 20 | 6.5 | 55 |
| 20111-52-24 | M52X2 | 40 | 24 | 5.5 | 60 |
20231 फिटिंग 30 डिग्री जीबी मीट्रिक महिला फ्लैट सिट हो। YH जीएम मेट्रिक महिला फिटिंगको निर्माण र आपूर्तिमा अग्रगामी छ। 20231 फिटिंग जस्ता इक्साइडेशनबाट जिंक वा क्रोमको लागि लेपित हुन्छन्। 20231 फिटिंगहरू राम्रोसँग प्याकिएका छन् जसले डिलीजनको समयमा टक्करबाट जोगिन सक्छ।
विवरणहरू
√ भाग संख्या: 20231 (30 डिग्री जीबीएम मेट्रो महिला फ्लैट सीट)
√ सम्बन्धित वस्तुहरु: 20241 (45 डिग्री कोहनी); 20291 (9 0 डिग्री कोहनी); 20211 (विषमलिंगी)
√ लाभ: चिकनी सतह समाप्त; आवश्यक सहिष्णुता; राम्रो गुणस्तर नियन्त्रण; समस्या समाधान सेवा
√ नौवहन अवधि: सीआईएफ (ग्राहक आवश्यक पोर्ट); एफओबी (Ningbo); एफसीए; CFR (ग्राहक आवश्यक पोर्ट)
√ OEM सेवा: उपलब्ध
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | परिचयन आयाम | |||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | सी | एच | एस |
| 20231-14-04 | M14X1.5 | 6 | 4 | 9 | 18.8 | 19 |
| 20231-16-05 | M16X1.5 | 8 | 5 | 9.5 | 20 | 22 |
| 20231-18-06 | M18X1.5 | 10 | 6 | 9.5 | 21.4 | 24 |
| 20231-22-08 | M22X1.5 | 12 | 8 | 9.5 | 24.2 | 27 |
| 20231-27-10 | M27X1.5 | 16 | 10 | 10.5 | 26.8 | 32 |
| 20231-30-12 | M30X1.5 | 20 | 12 | 12.5 | 30 | 36 |
| 20231-39-16 | M39X2 | 25 | 16 | 13.5 | 31 | 46 |
| 20231-45-20 | M45X2 | 32 | 20 | 15.5 | 36.5 | 55 |
| 20231-52-24 | M52X2 | 40 | 24 | 17.5 | 36.5 | 60 |
नली फिटिंग 30111 म्याट्रिक महिला बहु-सील थ्रेड प्रकारको साथ हो। 30111 फिटिंग गैर-क्रिमप प्रकारहरू छन् जुन व्यापक रूपमा हाइड्रोलिक तरल पदार्थ जडानहरूमा प्रयोग गरिन्छ। र यदि क्रिमप टाइप आवश्यक छ, कृपया 20111 प्रकारहरू हेर्नुहोस् वा विवरणका लागि हामीलाई सम्पर्क गर्नुहोस्। YH एक पेशेवर निर्माता र हाइड्रोलिक क्षेत्र मा 8 देखि अधिक वर्ष को लागि विश्वसनीय आपूर्तिकर्ता हो। यदि कुनै पनि उत्पादन आवश्यक छ भने, हामी विश्वास गर्छौं YH तपाईंको सही छनौट हुनेछ।
विवरणहरू
√ भाग संख्या: 30111 (मेट्रो महिला बहु-मुहर)
√ प्रकार: 20111 (क्रिमपीड प्रकार); 30111 (गैर क्रिम गरिएको प्रकार)
√ स्टक अवस्था: अधिकांश वस्तुहरू स्टक उत्पादनको रूपमा राखिएको छ जसले डिलीवरी समय छोर्न सक्छ
√ डिलिवरी समय: 1 देखि 2 हप्ता
√ प्याकेज विवरण: नायलॉन प्लास्टिकको साथ नालीदार कार्टन राख्नुहोस् त्यसपछि धेरै प्लाईवुडको मामलामा सँगै जानुहोस्
√ कस्टम-एकीकृत सेवा: प्रदान गरिएको चित्र वा नमूना अनुसार उत्पादन।
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | सी | एस |
| 30111-14-04 | M14X1.5 | 6 | 4 | 4 | 19 |
| 30111-16-05 | M16X1.5 | 8 | 5 | 4.5 | 22 |
| 30111-18-06 | M18X1.5 | 10 | 6 | 4.5 | 24 |
| 30111-22-08 | M22X1.5 | 12 | 8 | 5 | 27 |
| 30111-27-10 | M27X1.5 | 16 | 10 | 4.5 | 32 |
| 30111-30-12 | M30X1.5 | 20 | 12 | 4.5 | 36 |
| 30111-36-14 | M36X2 | 22 | 14 | 5 | 41 |
| 30111-39-16 | M39X2 | 25 | 16 | 5 | 46 |
| 30111-45-20 | M45X2 | 32 | 20 | 5 | 55 |
| 30111-52-24 | M52X2 | 40 | 24 | 5 | 60 |
20711 फिटिंग GB GB मीट्रिक महिला 74 ° कोन सीट प्रकार हो। YH निर्माण 20711 फिटिंग को पूरा आकार 1/8 '' 1.1 / 4 'मा दैनिक' को लागि। तर हामी आवश्यक भएमा हामी अन्य आकारका लागि OEM सेवा प्रदान गर्न सक्छौं। हाम्रो फिटिंग जस्ता प्लेट उपचारको साथ समाप्त हुन्छ। लोकप्रिय कोटिंग्स पहेंलो जिंक चढ़ाने वाला, सेतो जस्ता जस्ता, र क्रोम प्लेटिंग हो।
विवरणहरू
√ भाग संख्या: 20711 (जीबी मेट्रिक महिला 74 ° कोन सीट)
√ सामाग्री: आयरन, कार्बन स्टील, स्टेनलेस स्टील, वा अन्य आवश्यक सामग्री
√ मानक (विशिष्टता): विजेता उत्पादन मानक; चित्रण वा नमूना अनुसार।
√ भूतल उपचार: जस्ता चढ़ाया, निकल चढ़ाया; क्रोम मढ़वाया; तातो डिप जस्ती; चित्रकारी
√ हाम्रो विशेषताहरु: जंग प्रतिरोध, राम्रो रंग र चमक, उच्च स्थायित्व, उच्च परिशुद्धता, उच्च प्रदर्शन।
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | सी | एस |
| 20711-12-02 | M12X1.5 | 4 | 2 | 8 | 17 |
| 20711-12-04 | M12X1.5 | 6 | 4 | 8 | 17 |
| 20711-14-04 | M14X1.5 | 6 | 4 | 9 | 19 |
| 20711-14-05 | M14X1.5 | 8 | 5 | 9 | 19 |
| 20711-14-06 | M14X1.5 | 10 | 6 | 9 | 19 |
| 20711-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 |
| 20711-16-06 | M16X1.5 | 10 | 6 | 9.5 | 22 |
| 20711-18-06 | M18X1.5 | 10 | 6 | 9.5 | 24 |
| 20711-20-06 | M20X1.5 | 10 | 6 | 10 | 27 |
| 20711-20-08 | M22X1.5 | 12 | 8 | 10 | 27 |
| 20711-22-08 | M22X1.5 | 12 | 8 | 9.5 | 27 |
| 20711-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 |
| 20711-30-12 | M30X1.5 | 20 | 12 | 12.5 | 36 |
| 20711-33-14 | M33X2 | 22 | 14 | 13.5 | 41 |
| 20711-33-16 | M33X2 | 25 | 16 | 13.5 | 41 |
| 20711-42-20 | M42X2 | 32 | 20 | 15.5 | 50 |
30511one टुक्रा एक या दुई तार ब्रेड हाइड्रोलिक hoses को लागि ओ-अंगूठी अभिन्न फिटिंग संग मीट्रिक महिला 24 डिग्री शंकु भारी प्रकार हो। 30511one टुक्रा फिटिंगहरू सम्बन्धित hoses सँग सीधा गर्न सकिन्छ। एक टुक्रा फिटिंग समाप्त भएका छन् ग्राहकहरुका आवश्यकताहरु को लागी चढ़ाया। मानक आकार तालिकामा मानक आकार तल देखाइएको छ। हाम्रो कारखानामा विभिन्न आकारहरू स्वीकार्य छन्।
विवरणहरू
√ भाग संख्या: 30511one टुक्रा (मेट्रो महिला 24 ° कोन एच.टी. एक-दुई को तार नलीको लागि O-ring इन्टीरियल फिटिंगको साथ)
√ सम्बन्धित प्रकार: 30511 फिटिंग; 00110 फेर्सल वा 00210 फेरोलस; R1AT hoses; R2AT hoses; R1A hoses; R2A hoses; 1 एसएन hoses, 2 एसएन hoses, आदि।
√ उपकरण सम्बन्धित; सीएनसी मिसिनहरु, स्वचालित पंच; कच्चा माल कटर; ferru (अखरोट) crimping मिसिन, आदि
√ कोटिंग: सेतो जस्ता पिसाब; पहेंलो जिंक चढ़ाएको; क्रोम मढ़वाया; निकल चढ़ाया

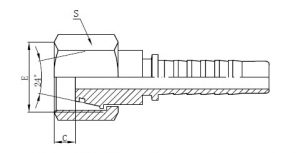

रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | 管子 外径 | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | TUBE OD | सी | S1 |
| 30511-16-04one टुकडा | M16X1.5 | 6 | 4 | 8 | 2 | 22 |
| 30511-18-04 | M18X1.5 | 6 | 4 | 10 | 2 | 24 |
| 30511-20-05 | M20X1.5 | 8 | 5 | 12 | 3 | 27 |
| 30511-20-06 टुकडा | M20X1.5 | 10 | 6 | 12 | 3 | 27 |
| 30511-22-06 टुकडा | M22X1.5 | 10 | 6 | 14 | 3 | 27 |
| 30511-24-08 | M24X1.5 | 12 | 8 | 16 | 3 | 30 |
| 30511-30-10ोन टुकडा | M30X2 | 16 | 10 | 20 | 3.5 | 36 |
| 30511-36-12 टुक्रा टुक्रा | M36X2 | 20 | 12 | 25 | 3 | 41 |
| 30511-36-14 स्टोन टुक्रा | M36X2 | 22 | 14 | 25 | 3 | 41 |
| 30511-42-16one टुक्रा | M42X2 | 25 | 16 | 30 | 5 | 50 |
| 30511-52-20ोन टुक्रा | M52X2 | 32 | 20 | 38 | 6.5 | 60 |
| 30511-52-24ोन टुक्रा | M52X2 | 40 | 24 | 38 | 6.5 | 60 |
10411 फिटिंग मीट्रिक नर 24 डिग्री शंकु सीट लाइट प्रकार DIN3853 हो। 10411 फिटिंगहरू 1/4 '' 1.1 / 2 'मा लोकप्रिय रूपमा निर्मित हुन्छन्। 10411 फिटिंगहरू जस्ता सिटहरू समाप्त हुन्छन् जुन तीन प्रकारहरू सामान्यतया चयन गर्न सकिन्छ जुन जसमा जस्ता चिसो, क्रोम प्लेटेड, र निकल चढाइएको हुन्छ। YH हाइड्रोलिकबाट फिटिंगहरू राम्रो गुणस्तरका छन् जुन एन्जिइजिङ स्थापना गर्न सकिन्छ र लामो जीवन अवधिको लागि प्रयोग गरिन्छ।
विवरणहरू
√ भाग संख्या: 10411 (मेट्र पुरुष 24 ° कोन सीट एलटी डिन 3853)
√ रंग: सेतो; पहेंलो; चाँदी
√ कोटिंग: सेतो जस्ता चढ़ाया, पहेंलो जिंक चढ़ाया, क्रोम मढ़वाया, निकल चढाइएको, चित्रकारी
√ नमूना सेवा: स्टकमा 5pcs भन्दा कम नि: शुल्क छ
√ हाम्रो फाइदा: निलो सतह, राम्रो सहनशीलता नियन्त्रण, प्रयोग गरिएको उच्च गुणस्तर, उचित मूल्य प्रदान गरिएको छ
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | 管子 外径 | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | TUBE.OD | सी | एस |
| 10411-12-04 | M12x1.25 | 6 | 4 | 6 | 11 | 14 |
| 10411-14-04 | M14X1.5 | 6 | 4 | 8 | 13 | 17 |
| 10411-16-05 | M16x1.5 | 8 | 5 | 10 | 13.5 | 17 |
| 10411-18-06 | M18x1.5 | 10 | 6 | 12 | 13.5 | 19 |
| 10411-22-08 | M22x1.5 | 12 | 8 | 15 | 13.5 | 24 |
| 10411-26-10 | M26x1.5 | 16 | 10 | 18 | 14 | 27 |
| 10411-27-10 | M27x1.5 | 16 | 10 | 18 | 14 | 27 |
| 10411-30-12 | M30X2 | 20 | 12 | 22 | 18 | 32 |
| 10411-36-16 | M36X2 | 25 | 16 | 28 | 20 | 41 |
| 10411-45-20 | M45X2 | 32 | 20 | 35 | 20 | 46 |
| 10411-52-24 | M52X2 | 40 | 24 | 42 | 19 | 55 |
10511 फिटिंग मीट्रिक पुरुष 24 डिग्री कोन सीट भारी प्रकार DIN3853 हो। 10511 YH हाइड्रोलिक बाट फिटिंग एक उच्च सम्मानित गुणस्तर उत्पादन हो जसले एक लामो उत्पादन जीवन चक्र प्रदान गर्छ जसले ग्राहकलाई प्रतिस्थापन भागहरू र श्रममा बचत गर्दछ। YH हाइड्रोलिकले कार्बन र स्टेनलेस स्टीलमा हाइड्रोलिक फिटिंगको एक विस्तृत श्रृंखला प्रदान गर्दछ।
विवरणहरू
√ भाग संख्या: 10511 (मेट्र पुरुष 24 ° कोन सीट HTDIN3853)
√ आकार: M14 देखि M52 सम्म; नोज 1/4 '' 1.1 / 2 'बाट उपलब्ध छ
√ कोटिंग: जस्ता चढ़ाया; निकल चढ़ाया; क्रोम मढ़वाया; ग्राहक कोटिंग उपलब्ध छ।
√ OEM सेवा: प्रस्तुत नमूनाहरू वा चित्रहरूको साथ उपलब्ध; ग्राहकहरु को मांग को रूप मा उत्पादनहरु को डिजाइन।
√ डिलिवरी समय: अर्डर ठूलो वा सानो लागि 30 दिन भन्दा कम
√ मुद्रा: USD, RMB, EUR, नगद
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | 管子 外径 | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | TUBE OD | सी | एस |
| 10511-14-04 | M14X1.5 | 6 | 4 | 8 | 13 | 17 |
| 10511-16-04 | M16x1.5 | 6 | 4 | 8 | 13.5 | 17 |
| 10511-18-04 | M18x1.5 | 6 | 4 | 10 | 13.5 | 19 |
| 10511-18-05 | M18x1.5 | 8 | 5 | 12 | 13.5 | 22 |
| 10511-20-05 | M20x1.5 | 8 | 5 | 12 | 13.5 | 22 |
| 10511-18-06 | M18x1.5 | 10 | 6 | 12 | 13.5 | 22 |
| 10511-20-06 | M20x1.5 | 10 | 6 | 12 | 13.5 | 22 |
| 10511-22-08 | M22x1.5 | 12 | 8 | 16 | 14 | 24 |
| 10511-24-08 | M24x1.5 | 12 | 8 | 16 | 14 | 27 |
| 10511-30-10 | M30X2 | 16 | 10 | 20 | 19 | 32 |
| 10511-30-12 | M30X2 | 20 | 12 | 20 | 19 | 32 |
| 10511-36-16 | M36X2 | 25 | 16 | 25 | 20 | 38 |
| 10511-42-20 | M42X2 | 32 | 20 | 30 | 20 | 46 |
| 10511-52-24 | M52X2 | 40 | 24 | 38 | 22 | 55 |
30212 फिटिंग म्याकरिक महिला फ्लैट सील सर्पिल होस र स्टीलको तारको लागि ब्रेक होड्स जस्तै R1AT, R2AT, 4SH, 4SP आदि। फिटिंग जस्ता प्याकेजिङ वा क्रोम प्लेटेड गर्न सकिन्छ। YH ले राम्रो गुणस्तर फिटिंग, उचित मूल्य र राम्रो सेवाहरू प्रदान गर्दैछ। हामी ग्राहकहरूको आवश्यकताको रूपमा फिटिंग डिजाइन गर्न सक्दछौं।
विवरणहरू
√ भाग संख्या: 30212 (सर्पिल नली को लागि मेट्रिक महिला फ्लैट सील)
√ थ्रेड आकारहरू: M22, M30, M36, M39, M42, M45, M52, M64, वा अन्य आकार आवश्यक
√ लोगो: YH वा कुनै अन्य ग्राहक लोगो आवश्यक पर्दछ
√ सामाग्री: 45 कार्बन स्टील, हल्का इस्पात, स्टेनलेस स्टील, आदि।
√ OEM सेवा: नमूनाहरू वा चित्रणका लागि उपलब्ध
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | सी | एस |
| 30212-22-08 | M22X1.5 | 12 | 8 | 10 | 27 |
| 30212-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 |
| 30112-36-14 | M36X2 | 22 | 14 | 13 | 41 |
| 30112-36-16 | M36X2 | 25 | 16 | 13 | 41 |
| 30212-39-16 | M39X2 | 25 | 16 | 13 | 46 |
| 30212-42-16 | M42X2 | 25 | 16 | 15 | 50 |
| 30212-45-20 | M45X2 | 32 | 20 | 15 | 55 |
| 30212-52-20 | M52X2 | 32 | 20 | 17 | 60 |
| 30212-52-24 | M52X2 | 38 | 24 | 17 | 60 |
| 30212-64-32 | M64X2 | 50 | 32 | 23 | 75 |
20491 फिटिंगहरू 9 0 डिग्री मिट्रिक महिला 24 डिग्री शंकु हो। ओ-रिंग डीआईएन 3853 सँग जो भारी र क्रिम छ। 20491 फिटिंग आकारहरू M12 देखि M27 सम्म छन् तर अन्य वस्तुहरू पनि उत्पादनका लागि उपलब्ध छन्। गैर crimped र सम्बन्धित प्रकार 30491 छन् जो हाम्रो दैनिक उत्पादन मा संलग्न छन्। फिटिंग कार्बन इस्पात र स्टेनलेस स्टील को सामग्री मा आ रहे हो। यदि कुनै पनि सामग्री आवश्यक छ भने कृपया हामीलाई इमेल गर्नुहोस्।
विवरणहरू
√ भाग संख्या: 20491 (90 ° मीट्रिक महिला 24 ° कोन LT ओ-रिंग DIN3853 संग: दही प्रकार को प्रकार)
√ आकार: धागा आकार M12 बाट M27 बाट हो; उपयुक्त नली आकार 04 देखि 12 सम्म छन्; अन्य आकारहरू पनि उपलब्ध छन्
√ सामाग्री: 45 कार्बन इस्पात; हल्का इस्पात; खिया नलाग्ने; पीतल आदि
√ मूल्यहरू: उद्धृत मूल्यहरू वस्तु र मात्रामा आधारित हुन्छन्; तर हामी प्रत्येक अन्वेषणको लागि सर्वोत्तम मूल्यहरू प्रस्ताव गर्न प्रयास गर्नेछौं
√ डिलिवरी पोर्ट: Ningbo (निकटतम); शाङ्घाई; गुआंगजौ
√ नमूनाहरू: गुणवत्ता जाँच गर्नका लागि 5pcs भन्दा कम नि: शुल्क छ
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | 管子 外径 | परिचयन आयाम | |||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | TUBE.OD | सी | एस | एच |
| 20491-12-04 | M12X1.5 | 6 | 4 | 6 | 2 | 17 | 44.3 |
| 20491-14-05 | M14X1.5 | 8 | 5 | 8 | 3.5 | 19 | 49.3 |
| 20491-12-06 | M12X1.5 | 10 | 6 | 6 | 2 | 17 | 48.3 |
| 20491-14-06 | M14X1.5 | 10 | 6 | 8 | 3.5 | 19 | 52.3 |
| 20491-16-06 | M16X1.5 | 10 | 6 | 10 | 3.5 | 22 | 52.4 |
| 20491-18-08 | M18X1.5 | 12 | 8 | 12 | 3.5 | 24 | 60 |
| 20491-22-10 | M22X1.5 | 16 | 10 | 15 | 2.5 | 27 | 67 |
| 20491-26-12 | M26X1.5 | 20 | 12 | 18 | 2.5 | 32 | 77.5 |
| 20491-27-12 | M27X1.5 | 20 | 12 | 18 | 2.5 | 32 | 78.5 |
30542one टुक्रा फिटिंग 45 डिग्री कोहनी मीट्रिक महिला 24 डिग्री कोण एक, दुई वा चार बहादुर हाइड्रोलिक होस को लागि ओ-रिंग संग भारी प्रकारका छन्। हाम्रो उत्पादन दैनिकमा विभिन्न प्रकारको एक टुक्रा फिटिंग समावेश छन्। धेरै थ्रेड प्रकारहरू र आकारहरू तपाईंको छनौट गर्न सकिन्छ। र कृपया हाम्रो वेबसाइट भ्रमण गर्नुहोस् वा विस्तृत डेटाको लागि डाउनलोड सूची।
विवरणहरू
√ भाग संख्या: 30542one टुक्रा (45 ° मेट्रिक महिला 24 ° कोन-एच ओ ओ-अंग चार-तार इन्टिभल फिटिंगको साथ)
√ प्रकारहरू: 30542 सम्बन्धित फिल्डहरूसँग फिटिंग क्रिमप्याप
√ आकार: टेक्निकल डेटा तालिकामा देखाइएको आकारहरू मानक एचए हाइड्रोलिकमा छन्
√ नमूना: गुणवत्ता जाँच गर्नका लागी 3pcs भन्दा कम नि: शुल्क छ
√ डिलिवरी समय: स्टक उत्पादनको लागि 7 दिन भन्दा कम
√ स्टक स्टेटस: विभिन्न प्रकारका फिटिंग हाम्रो स्टकमा राखिएको छ
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | 管子 外径 | परिचयन आयाम | |||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | TUBE OD | सी | S1 | एच |
| 30542-24-08नयाँ टुक्रा | M24X1.5 | 12 | 8 | 16 | 3 | 30 | 27 |
| 30542-30-10ोन टुक्रा | M30X2 | 16 | 10 | 20 | 3.5 | 36 | 31 |
| 30542-36-12 टुकडा | M36X2 | 20 | 12 | 25 | 3 | 41 | 34 |
| 30542-42-16one टुक्रा | M42X2 | 25 | 16 | 30 | 5 | 50 | 42 |
| 30542-52-20ोन टुक्रा | M52X2 | 32 | 20 | 38 | 6.5 | 60 | 43 |
| 30542-52-24ोन टुक्रा | M52X2 | 40 | 24 | 38 | 6.5 | 60 | 45 |
20611 नली फिटिंग म्याट्रिक महिला 60 डिग्री कोण क्रिमपीड प्रकार हो जसका आकार M14 टी M27 बाट उपलब्ध छन्। हाइड्रोलिक नली फिटिंग व्यापक रूप देखि मिसिनहरु को सम्बन्ध मा प्रयोग गरिन्छ। त्यसैले हामी हाइड्रोलिक फिटिंगको एक व्यापक लाइन प्रस्ताव गर्दैछौं। हाम्रो उत्पादनमा पूरा थ्रेड प्रकारहरू र विभिन्न हाइड्रोलिक हसहरूको लागि आकारहरू समावेश छन्।
विवरणहरू
√ भाग संख्या: 20611 (मेट्रिक महिला 60 ° कोन क्रिमपीड प्रकार)
√ ब्रान्ड नाम: YH; अन्यहरू उपलब्ध छन्
√ प्याकेज विवरण: नायलॉन प्लास्टिक; नालीदार कार्टन; धेरै प्लाईवुडको मामला
√ कस्टम-अभिमुख सेवा: चित्रण वा नमूने अनुसार उत्पादन, अनुकूलन डिजाइन प्रस्ताव
√ लाभ: 1. उच्च गुणस्तर 2. रिच सूची 3. शीघ्र वितरण 4. उचित मूल्य 5. उत्तम सेवा
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 | 尺 寸 | ||
| भाग NO। | थ्रेड ई | होस बोर | आयामहरू | ||
| Å 径 径 DN | 标 号 DASH | सी | एस | ||
| 20611-14-05 | M14x1.5 | 8 | 5 | 6.5 | 19 |
| 20611-16-06 | M16x1.5 | 10 | 6 | 7 | 22 |
| 20611-18-08 | M18x1.5 | 12 | 8 | 7.5 | 24 |
| 20611-22-10 | M22X1.5 | 16 | 10 | 7.5 | 27 |
| 20611-24-10 | M24X1.5 | 16 | 10 | 9 | 30 |
| 20611-27-12 | M27X1.5 | 20 | 12 | 8 | 32 |
30241 नली फिटिंग नोज आकार को लागि उपयुक्त छ 3/8 '' देखि 2 '' सम्म। 30241 फिटिंग 45 डिग्री जीबी मीट्रिक महिला फ्लैट सीट प्रकारहरू छन् जो लोकप्रिय रूपमा उत्पादन गरिएको र YH हाइड्रोलिकमा बिक्री गरिन्छ। हाम्रो दैनिक उत्पादनमा सूत्र प्रकारहरू पूरा गर्नुहोस्। कृपया हाम्रो वेबसाइटमा जानुहोस् र विस्तृत विवरणका साथ हामीलाई इमेल गर्नुहोस्।
विवरणहरू
√ भाग संख्या: 30241 (45 डिग्री जीबी मेट्रो महिला फ्लैट सीट)
√ सामाग्री: कार्बन इस्पात, स्टेनलेस स्टील, पीतल
√ भूतल उपचार: जस्ता चढ़ाया, क्रोम मढ़वाया, निकल चढ़ाया, आदि
√ बिक्री सेवा पछि: हामी प्रदान गरिएको राम्रो गुणको गारंटी; उपलब्ध
√ प्रमाणपत्र: ISO 9001: 2008
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 | 尺 寸 | |||
| भाग NO। | थ्रेड ई | होस बोर | आयामहरू | |||
| Å 径 径 DN | 标 号 DASH | सी | एस | एच | ||
| 30241-18-06 | M18X1.5 | 10 | 6 | 8.5 | 22 | 13.5 |
| 30241-22-08 | M22X1.5 | 12 | 8 | 10 | 27 | 13.5 |
| 30241-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 | 26 |
| 30241-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 | 30.1 |
| 30241-36-14 | M36X2 | 22 | 14 | 13 | 41 | 27.2 |
| 30241-36-16 | M36X2 | 25 | 16 | 13 | 41 | 30.5 |
| 30241-39-16 | M39X2 | 25 | 16 | 13 | 46 | 30 |
| 30241-45-20 | M45X2 | 32 | 20 | 15 | 55 | 34.8 |
| 30241-52-24 | M52X2 | 40 | 24 | 17 | 60 | 38 |
| 30241-64-32 | M64X2 | 50 | 32 | 23 | 75 | 46.9 |
30711 नली फिटिंग जीबी मीट्रिक महिला 74 डिग्री शंकु सीट हो जुन मेशिन भित्री जडानमा लोकप्रिय छ। 30711 फिटिंग आकार एक वा दुई तार ब्रेड हाइड्रोलिक होस को लागि उपयुक्त हो जुन आकार 1/4 '' 2 '' बाट हुन सक्छ। 30711 मीट्रिक फिटिंग प्याकेजबाट ओक्साइडेशनबाट सुरक्षित राख्नु अघि प्लेट लगाईएको छ।
विवरणहरू
√ भाग संख्या: 30711 (जीबी मेट्रिक महिला 74 ° कोन सीट)
√ भट्ठा प्रकार: 00110; 00210; 03310
√ उपयुक्त नली आकार: 1/4 '' 2 '' बाट
√ OEM सेवा: हामी ग्राहकहरूको आवश्यकताहरू, नमूनाहरू, वा रेखाचित्रहरूसँग डिजाइन वा उत्पादन गर्न सक्षम छौं।
√ रंग विकल्पहरू: सेतो, पहेंलो, निकल, रंगीन, आदि।
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | सी | एस |
| 30711-14-04 | M14X1.5 | 6 | 4 | 8 | 17 |
| 30711-16-05 | M16X1.5 | 8 | 5 | 8 | 19 |
| 30711-18-06 | M18X1.5 | 10 | 6 | 8.5 | 22 |
| 30711-22-08 | M22X1.5 | 12 | 8 | 10 | 27 |
| 30711-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 |
| 30711-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 |
| 30711-36-14 | M36X2 | 22 | 14 | 13 | 41 |
| 30711-39-16 | M39X2 | 25 | 16 | 13 | 46 |
| 30711-45-20 | M45X2 | 32 | 20 | 15 | 55 |
| 30711-52-24 | M52X2 | 40 | 24 | 17 | 60 |
| 30711-64-32 | M64X2 | 50 | 32 | 23 | 75 |
30411 फिटिंग म्याट्रिक महिला 24 ° कोण हल्का प्रकार ओ-घण्टी जसले मानक DIN3853 मा आधारित छ। 20411 फिटिंगको तुलनामा 30411 फिटिंग गैर-क्रेम्पप टाइपहरू छन्। नली फिटिंग युरोप, दक्षिण अमेरिका, दक्षिण एशिया, अफ्रिका, आदि को बजारमा निर्यात गरिन्छ। राम्रो गुणस्तर प्रदान गरी, हामीले हाम्रो ग्राहकहरु बाट उच्च प्रतिष्ठा प्राप्त गरेका छौ।
विवरणहरू
√ भाग संख्या: 30411 (मेट्रिक महिला 24 ° कोन LT ओ-रिंग DIN3853 संग: गैर-क्रिम टाइप)
√ सम्बन्धित वस्तुहरू: 20411 (क्रिमपीड प्रकार); 30511 (भारी प्रकार); 30441 (45 डिग्री कोण); 30491 (9 0 डिग्री कोहनी)
√ OEM सेवा: हामी OEM सेवाहरू नमूना, रेखाचित्र वा आवश्यकताहरूसँग प्रस्तुत गर्न सक्दछौं
√ नमूनाहरू: उत्पादन गुणस्तरको जाँच गर्नका लागी 5pcs भन्दा कम।
√ डिलिवरी समय: स्टक उत्पादनको लागि कम्तिमा एक हप्ता; आदेशको लागि कम्तिमा 50 भन्दा कम दिन यदि यो सानो वा ठूलो छ भने।
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | 管子 外径 | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | TUBE.OD | सी | एस |
| 30411-14-04 | M14x1.5 | 6 | 4 | 8 | 2 | 17 |
| 30411-16-05 | M16x1.5 | 8 | 5 | 10 | 2 | 19 |
| 30411-18-06 | M18x1.5 | 10 | 6 | 12 | 2.5 | 22 |
| 30411-22-08 | M22x1.5 | 12 | 8 | 15 | 3 | 27 |
| 30411-26-10 | M26x1.5 | 16 | 10 | 18 | 3.5 | 32 |
| 30411-27-10 | M27X1.5 | 16 | 10 | 18 | 2.5 | 32 |
| 30411-30-12 | M30X2 | 20 | 12 | 22 | 3.5 | 36 |
| 30411-36-16 | M36X2 | 25 | 16 | 28 | 4.5 | 41 |
| 30411-45-20 | M45X2 | 32 | 20 | 35 | 5 | 55 |
| 30411-52-24 | M52X2 | 40 | 24 | 42 | 6 | 60 |
20411 फिटिंग म्याट्रिक महिला 24 डिग्री शंकु हल्का प्रकार ओ-रङसँग जुन डिएन 3853 मानकमा आधारित छन्। 20411 फिटिंग 30411 फिटिंगको तुलनामा क्रिमप टाइपहरू छन्। YH हाइड्रोलिक बाट नली फिटिंग भनेको उत्तम गुणस्तर र लागत नियन्त्रण हो। YH ग्राहकहरु लाई राम्रो गुणवत्ता र उचित मूल्यहरु को पेशकश मा जोर देते हो।
विवरणहरू
√ भाग संख्या: 20411 (मेट्रिक महिला 24 ° कोन LT ओ-रिंग DIN3853 संग; क्रिम टाइप)
√ थ्रेड प्रकार: मेट्रिक, जेआईएस, बीएसपी, बीएसपीटी, ओएफएस, एनपीटी, जेआईसी, एनपीएसएम, आदि।
√ आवेदन: मशीनरी, यातायात, खनिज, तेल क्षेत्र, कृषि, वाहन, भारी उद्योग, आदि।
√ भूतल उपचार: पहेंलो जिंक चढ़ाया, सेतो जस्ता चढ़ाया, निकल मढ़वाया, क्रोम चढ़ाया, आदि।
√ डिलिवरी समय: 20411 फिटिंगको लागि हामीले स्टकमा ठूलो मात्रा राखेका 10 दिन भन्दा कम।
रेखाचित्र
प्राविधिक डेटा तालिका
| 代号 | 螺纹 ई | 胶管 होस बोर | 管子 外径 | परिचयन आयाम | ||
| भाग NO। | थ्रेड ई | Å 径 径 DN | 标 号 DASH | TUBE.OD | सी | एस |
| 20411-12-04 | M12x1.25 | 6 | 4 | 6 | 2 | 17 |
| 20411-14-05 | M14x1.5 | 8 | 5 | 8 | 3.5 | 19 |
| 20411-12-06 | M12x1.25 | 10 | 6 | 6 | 2 | 17 |
| 20411-14-06 | M14x1.5 | 10 | 6 | 8 | 3.5 | 19 |
| 20411-16-06 | M16x1.5 | 10 | 6 | 10 | 3.5 | 22 |
| 20411-18-08 | M18X1.5 | 12 | 8 | 12 | 3.5 | 24 |
| 20411-22-10 | M22X1.5 | 16 | 10 | 15 | 2.5 | 27 |
| 20411-26-12 | M26X1.5 | 20 | 12 | 18 | 2.5 | 32 |
| 20411-27-12 | M27X1.5 | 20 | 12 | 18 | 2.5 | 32 |
